Hei acolo! În calitate de furnizor de filtre ceramice și discriminatoare, sunt întrebat foarte mult despre măsurile de control al calității pe care le luăm. Așadar, m-am gândit să scriu acest blog pentru a vă oferi informații despre cum asigurăm calitatea de top a produselor noastre.
În primul rând, să vorbim despre ce sunt filtrele ceramice și discriminatorii. Filtrele ceramice sunt folosite pentru a selecta frecvențe specifice și pentru a respinge altele în circuitele electronice. Sunt foarte utile în lucruri precum radiouri, televizoare și telefoane mobile. Discriminatorii, pe de altă parte, sunt utilizați pentru a converti variațiile de frecvență în variații de amplitudine. Ele sunt cruciale în demodularea FM.
Inspecția materiilor prime
Calitatea filtrelor și discriminatoarelor noastre ceramice începe cu materiile prime. Ne aprovizionăm materialele ceramice de la furnizori de încredere. Când materiile prime ajung la unitatea noastră, efectuăm o inspecție amănunțită. Verificăm lucruri precum compoziția chimică a pulberii ceramice. Orice abatere de la compoziția necesară poate afecta proprietățile electrice ale produsului final.
De asemenea, ne uităm la distribuția dimensiunii particulelor pulberii. Dacă particulele sunt prea mari sau prea mici, poate duce la sinterizarea neuniformă în timpul procesului de fabricație. Acest lucru poate duce la un filtru sau discriminator cu performanțe inconsistente. Folosim echipamente analitice avansate, cum ar fi spectrometrele cu fluorescență cu raze X pentru a analiza compoziția chimică și analizoare de dimensiunea particulelor cu laser pentru a măsura dimensiunea particulelor.
Controlul procesului de fabricație
Odată ce materiile prime trec inspecția, este timpul să începeți procesul de fabricație. Și aici avem o grămadă de pași de control al calității.
Formare
Primul pas în fabricație este formarea materialului ceramic în forma dorită. Folosim diferite metode de formare, cum ar fi presarea uscată, turnarea prin injecție sau turnarea cu bandă. În timpul formării, monitorizăm îndeaproape presiunea, temperatura și umiditatea. Acești factori pot afecta foarte mult densitatea și forma pieselor ceramice formate.
De exemplu, dacă presiunea în timpul presării uscate este prea scăzută, piesa poate avea o densitate scăzută, ceea ce poate duce la o rezistență mecanică slabă. Pe de altă parte, dacă presiunea este prea mare, poate provoca crăpături în piesă. Avem senzori în echipamentul nostru de formare care monitorizează continuu acești parametri și trimit alerte dacă ies din intervalul specificat.
Sinterizarea
Sinterizarea este o etapă critică în care piesele ceramice formate sunt încălzite la o temperatură ridicată pentru a le face dense și dure. Temperatura și timpul de sinterizare sunt controlate cu atenție. Dacă temperatura este prea scăzută, ceramica nu se va densifica complet, iar proprietățile electrice vor fi sub - par. Dacă este prea mare, ceramica poate suprasinteriza și poate dezvolta defecte.
Folosim cuptoare de înaltă precizie cu regulatoare de temperatură programabile. Aceste controlere asigură că temperatura crește și scade la ritmul potrivit în timpul procesului de sinterizare. De asemenea, folosim termocupluri pentru a monitoriza temperatura reală din interiorul cuptorului în mai multe puncte pentru a ne asigura că este uniformă.
Galvanizarea
După sinterizare, adesea trebuie să aplicăm electrozi metalici pe piesele ceramice prin galvanizare. Calitatea galvanizării este importantă deoarece afectează legătura electrică dintre ceramică și circuitul extern.
Controlăm compoziția băii de placare, temperatura și densitatea curentului. Dacă baia de placare are o concentrație greșită de ioni metalici, placarea poate fi prea subțire sau prea groasă. O placare subțire poate duce la o conductivitate slabă, în timp ce o placare groasă poate face ca piesa să fie prea grea și poate afecta, de asemenea, proprietățile sale mecanice.
Testarea performanței electrice
Odată ce procesul de fabricație este complet, fiecare filtru ceramic și discriminator trece printr-o serie de teste de performanță electrică.
Testarea răspunsului în frecvență
Folosim analizoare de rețea pentru a măsura răspunsul în frecvență al filtrelor și discriminatorilor noștri. Pentru filtrele ceramice, verificăm banda de trecere, banda de oprire și pierderea de inserție. Banda de trecere este gama de frecvențe prin care filtrul permite să treacă, iar banda de oprire este gama de frecvențe pe care le respinge.
Pierderea de inserție este cantitatea de putere a semnalului care se pierde atunci când semnalul trece prin filtru. Dorim ca pierderea de inserție în banda de trecere să fie cât mai mică posibil și respingerea în banda de oprire să fie cât mai mare posibil. Pentru discriminatori, măsurăm liniaritatea conversiei frecvenței - la - amplitudine.
Testarea stabilității temperaturii
Filtrele ceramice și discriminatorii trebuie să funcționeze în mod fiabil pe o gamă largă de temperaturi. Deci, le testăm performanța electrică la diferite temperaturi. Folosim camere de temperatură pentru a controla temperatura și repetă testele de răspuns în frecvență la diferite puncte de temperatură, de la -40°C la 85°C.
Acest lucru ne ajută să ne asigurăm că performanța produselor noastre nu se modifică semnificativ cu temperatura. Dacă banda de trecere a unui filtru se schimbă prea mult cu temperatura, poate cauza probleme în circuitul electronic în care este utilizat.
Inspecția fizică
Pe lângă testarea electrică, facem și o inspecție fizică a produselor noastre. Verificăm orice defecte vizibile, cum ar fi fisuri, așchii sau zgârieturi pe suprafața ceramică. Aceste defecte pot afecta nu numai rezistența mecanică a piesei, ci și performanța electrică a acesteia.
Folosim sisteme optice de inspectie cu camere de inalta rezolutie pentru a detecta chiar si cele mai mici defecte. Dacă o piesă are un defect vizibil, este imediat respinsă.
Exemple de produse
Avem o gamă largă de filtre ceramice și discriminatoare în portofoliul nostru de produse. De exemplu, al nostruFiltru trece-bandă ceramic monolit HCCF1este un filtru de înaltă performanță care oferă o selectivitate excelentă a frecvenței. A trecut prin toate măsurile de control al calității pe care le-am menționat mai sus pentru a-i asigura fiabilitatea.

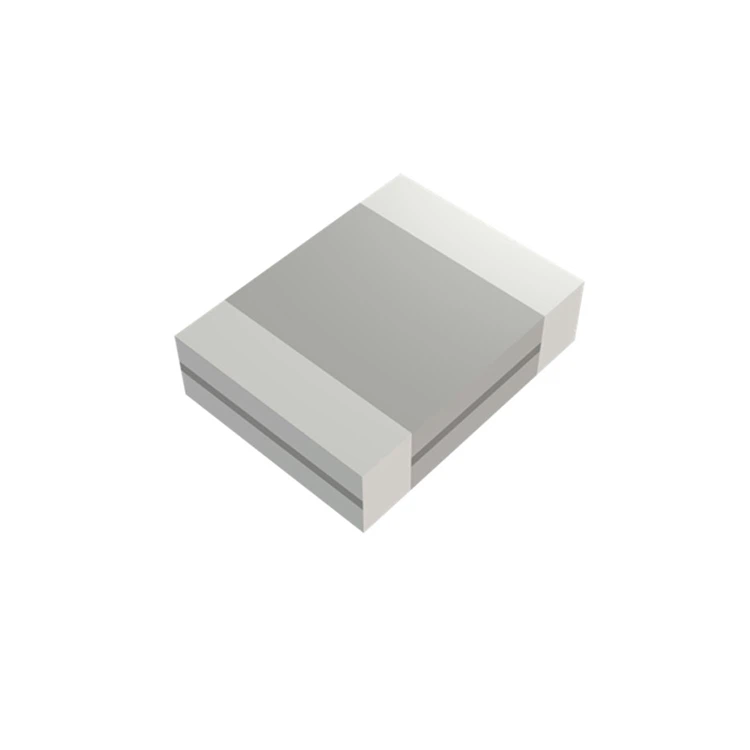

NoastreRezonator ceramic de 10,7 MHzeste un alt produs popular. Este folosit în multe aplicații de frecvență radio și a fost testat riguros pentru stabilitatea frecvenței și performanța electrică.
Și a noastrăDiscriminator ceramic de 455 kHzeste bine cunoscut pentru conversia precisă a frecvenței în amplitudine. A trecut prin toți pașii de control al calității, de la inspecția materiilor prime până la testarea electrică finală.
Concluzie
Așadar, iată-le - măsurile de control al calității pe care le luăm pentru filtrele și discriminatorii ceramici. De la inspecția materiilor prime până la testarea produsului final, nu lăsăm nimic neîntors pentru a ne asigura că produsele noastre îndeplinesc cele mai înalte standarde de calitate.
Dacă sunteți în căutarea unor filtre ceramice și discriminatoare de înaltă calitate, ne-ar plăcea să vorbim cu dvs. Indiferent dacă aveți nevoie de un produs standard din portofoliul nostru sau de o soluție personalizată, suntem aici pentru a vă ajuta. Luați legătura cu noi pentru a începe o discuție privind achizițiile și pentru a vedea cum produsele noastre vă pot satisface nevoile.
Referințe
- „Materiale ceramice pentru aplicații electronice” de John Doe
- „Controlul calității în fabricarea componentelor electronice” de Jane Smith
