Hei acolo! În calitate de furnizor de CMOS TCXO (Oscilatoare cristaline compensate cu temperatură de semiconductor complementar, oxid de metal), m-am confruntat cu tot felul de provocări de proiectare a circuitelor. În acest blog, voi împărtăși câteva considerente cheie de proiectare a circuitelor atunci când folosesc CMOS TCXO.
Considerații privind alimentarea cu energie
Unul dintre primele lucruri la care trebuie să vă gândiți este sursa de alimentare. CMOS TCXO-urile sunt destul de sensibile la variațiile sursei de alimentare. O sursă de alimentare stabilă este crucială pentru ca oscilatorul să funcționeze corect. Orice fluctuații ale tensiunii de alimentare pot duce la variații de frecvență ale semnalului de ieșire.
De exemplu, dacă tensiunea sursei de alimentare scade brusc, oscilatorul ar putea încetini puțin, determinând scăderea frecvenței de ieșire. Pe de altă parte, o creștere bruscă a tensiunii ar putea accelera oscilatorul, rezultând o frecvență de ieșire mai mare.
Pentru a evita aceste probleme, este o idee bună să utilizați o sursă de alimentare cu zgomot redus. De asemenea, puteți adăuga niște condensatori de decuplare lângă pinii de alimentare ai TCXO. Acești condensatori acționează ca niște mici rezervoare de energie, netezind orice modificări bruște ale sursei de alimentare. Plasați un mic condensator ceramic (cum ar fi 0,1 μF) aproape de pinul de alimentare pentru filtrarea zgomotului de înaltă frecvență și un condensator electrolitic mai mare (de exemplu, 10 μF) puțin mai departe pentru reducerea zgomotului de joasă frecvență.
Aspect PCB
Aspectul PCB (Placă de circuit imprimat) joacă un rol important în performanța unui CMOS TCXO. În primul rând, păstrați urmele scurte. Urmele lungi pot acționa ca niște antene, captând interferențe electromagnetice (EMI) din mediul înconjurător. Acest EMI se poate cupla apoi la circuitul TCXO și poate perturba funcționarea acestuia.
Când direcționați urmele pentru sursa de alimentare și semnalul de ieșire, încercați să le țineți departe de componentele zgomotoase, cum ar fi circuitele digitale de mare viteză. Aceste circuite digitale pot genera mult zgomot electric, care poate interfera cu ușurință cu TCXO sensibil.
Un alt aspect important este planul solului. Un plan de masă solid oferă o tensiune de referință stabilă pentru TCXO. Asigurați-vă că TCXO este bine împământat și evitați crearea buclelor de masă. Buclele de împământare pot provoca curgerea curenților nedoriți, ceea ce poate duce din nou la instabilitate de frecvență.
Capacitate de sarcină
Capacitatea de sarcină este un parametru critic pentru CMOS TCXO. Capacitatea de sarcină afectează frecvența oscilatorului. Fiecare TCXO este proiectat să funcționeze cu o anumită valoare a capacității de sarcină. Dacă utilizați o capacitate de sarcină diferită de cea recomandată, frecvența de ieșire se va abate de la valoarea dorită.

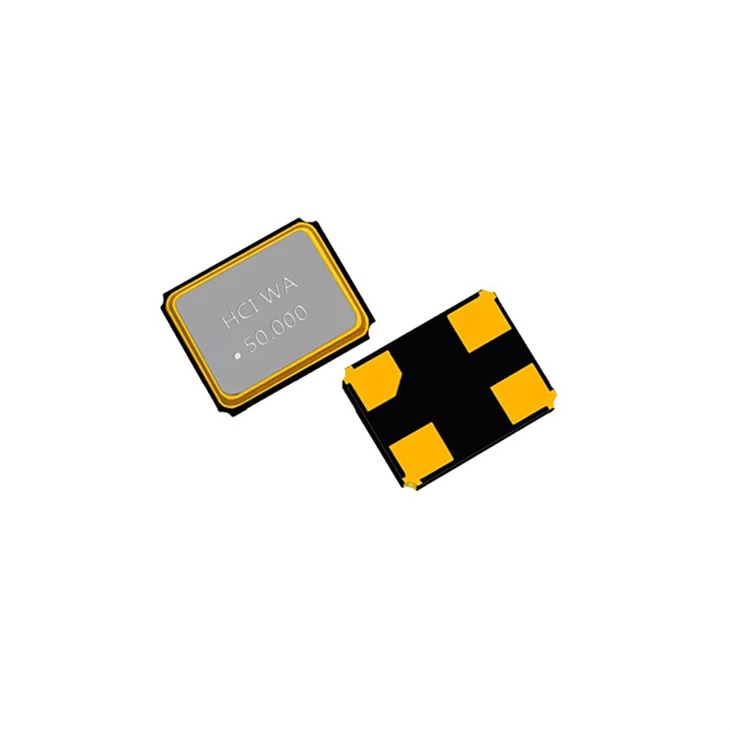

Când selectați condensatorii de sarcină, asigurați-vă că aceștia au o toleranță scăzută. Condensatorii cu toleranță ridicată pot introduce variații suplimentare de frecvență. Puteți găsi valoarea recomandată a capacității de sarcină în fișa de date a TCXO. De exemplu, al nostruOscilator CMOS TCXO 2520are o cerință specifică privind capacitatea de sarcină pe care trebuie să o urmați pentru o performanță optimă.
Compensarea temperaturii
După cum sugerează și numele, TCXO-urile sunt compensate cu temperatură. Dar acest lucru nu înseamnă că puteți ignora efectele temperaturii în designul circuitului. Compensarea temperaturii într-un TCXO se bazează pe un model pre-calibrat. Cu toate acestea, dacă TCXO este expus la gradienți extremi de temperatură sau la schimbări rapide de temperatură, performanța sa poate fi afectată.
Pentru a minimiza aceste efecte, încercați să plasați TCXO într-o locație de pe PCB unde temperatura este relativ stabilă. Evitați să îl plasați lângă componente care generează căldură, cum ar fi regulatoarele de putere sau LED-urile de mare putere. De asemenea, puteți utiliza vias termice pentru a ajuta la disiparea căldurii din zona TCXO.
Buffer de ieșire
Ieșirea unui CMOS TCXO este de obicei un semnal de înaltă impedanță. Pentru a conduce corect o încărcare, este posibil să aveți nevoie de un buffer de ieșire. Un buffer de ieșire poate crește capacitatea de acționare a ieșirii TCXO, permițându-i să conducă mai multe sarcini sau urme mai lungi fără o degradare semnificativă a semnalului.
Când alegeți un tampon de ieșire, asigurați-vă că are o capacitate de intrare scăzută. O capacitate mare de intrare poate încărca ieșirea TCXO, provocând schimbări de frecvență. De asemenea, luați în considerare caracteristicile de zgomot ale tamponului. Un buffer zgomotos poate adăuga zgomot nedorit la semnalul de ieșire.
Stabilitatea oscilatorului
Stabilitatea oscilatorului este o preocupare cheie. Factori precum îmbătrânirea, vibrațiile și șocul pot afecta stabilitatea pe termen lung a unui CMOS TCXO. Pentru a îmbunătăți stabilitatea, puteți utiliza un TCXO cu un cristal de calitate superioară. Cristalele de înaltă calitate sunt mai puțin predispuse la îmbătrânire și pot oferi frecvențe mai stabile în timp.
Dacă aplicația dvs. se află într-un mediu cu multe vibrații sau șocuri, poate fi necesar să utilizați o formă de izolare mecanică. De exemplu, puteți utiliza suporturi de cauciuc pentru a izola TCXO de vibrațiile PCB-ului sau ale carcasei.
Semnale de intrare și ieșire
Acordați atenție semnalelor de intrare și de ieșire ale TCXO. Semnalele de intrare, cum ar fi tensiunea de control într-un VCTCXO (tensiune - temperatură controlată - oscilator de cristal compensat), trebuie să fie curate și stabile. Orice zgomot sau fluctuații ale tensiunii de control pot cauza variații de frecvență la ieșire.
Pentru semnalul de ieșire, asigurați-vă că are amplitudinea și forma de undă potrivite. Dacă semnalul de ieșire este prea slab, este posibil să nu poată conduce corect circuitele ulterioare. Pe de altă parte, dacă amplitudinea este prea mare, ar putea cauza probleme de supraîncărcare în componentele conectate.

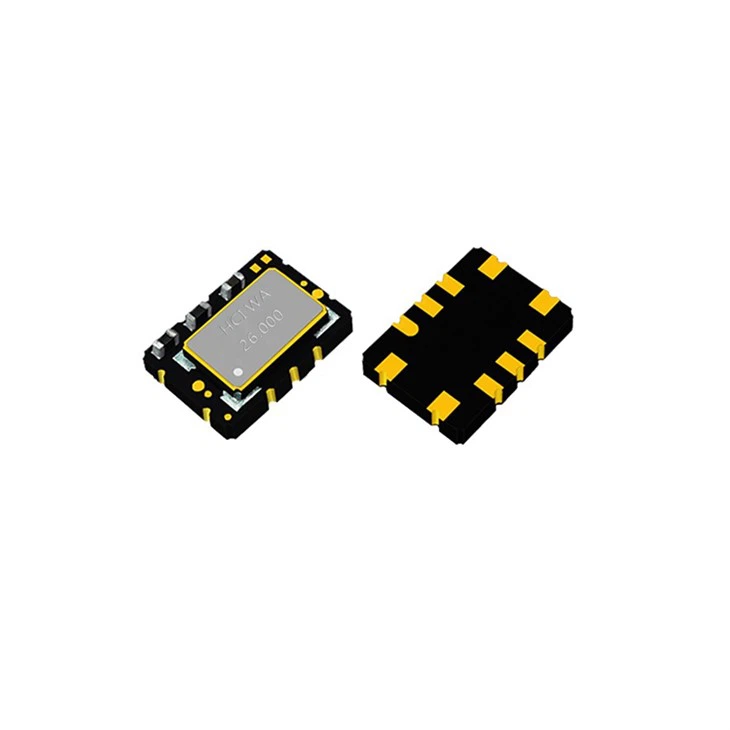

NoastreOscilator CMOS VCTCXO 7050şiOscilator compensat termic 5032sunt concepute pentru a oferi semnale de ieșire de înaltă calitate, dar proiectarea corectă a circuitului este totuși esențială pentru a obține cele mai bune performanțe.
Considerații EMI și EMC
EMI (Interferența Electromagnetică) și EMC (Compatibilitatea Electromagnetică) sunt considerații importante, mai ales în mediile electronice aglomerate de astăzi. După cum am menționat mai devreme, urmele lungi pot detecta EMI. Puteți utiliza, de asemenea, ecranare pentru a proteja TCXO de sursele EMI externe. Un scut metalic poate fi plasat peste zona TCXO de pe PCB, oferind o barieră fizică împotriva undelor electromagnetice.
În ceea ce privește EMC, asigurați-vă că TCXO nu generează radiații electromagnetice excesive care ar putea interfera cu alte componente de pe PCB sau alte dispozitive electronice din apropiere. Respectați standardele și reglementările EMC relevante atunci când proiectați circuitul.
Concluzie
În concluzie, proiectarea unui circuit cu un CMOS TCXO necesită o considerare atentă a multor factori. De la stabilitatea sursei de alimentare și aspectul PCB până la capacitatea de încărcare și compensarea temperaturii, fiecare aspect poate avea un impact semnificativ asupra performanței TCXO.
Dacă sunteți în căutarea unor CMOS TCXO de înaltă calitate și aveți nevoie de câteva sfaturi privind proiectarea circuitelor, suntem aici pentru a vă ajuta. Echipa noastră de experți are ani de experiență în acest domeniu și vă poate oferi cele mai bune soluții pentru aplicația dumneavoastră specifică. Indiferent dacă lucrați la un dispozitiv electronic de consum, un sistem de comunicații sau orice alt proiect care necesită o sursă de frecvență stabilă, avem TCXO potrivit pentru dvs. Luați legătura cu noi pentru a începe o discuție despre nevoile dvs. de achiziții și haideți să lucrăm împreună pentru a crea un design de succes.
