Eu, ca furnizor de oscilator CMOS, sunt adesea întrebat când să folosesc un oscilator CMOS controlat de tensiune și când să folosesc un oscilator CMOS controlat de curent. Așadar, m-am gândit că voi scrie acest blog pentru a-l descompune într-un mod ușor de înțeles.
Să începem cu oscilatoarele CMOS controlate de tensiune. Acești băieți răi sunt destul de populari într-o mulțime de aplicații diferite. Unul dintre motivele principale este simplitatea lor și faptul că sunt ușor de integrat într-o mulțime de circuite. Controlul tensiunii este simplu - modificați tensiunea de intrare, iar frecvența oscilatorului se modifică în consecință.

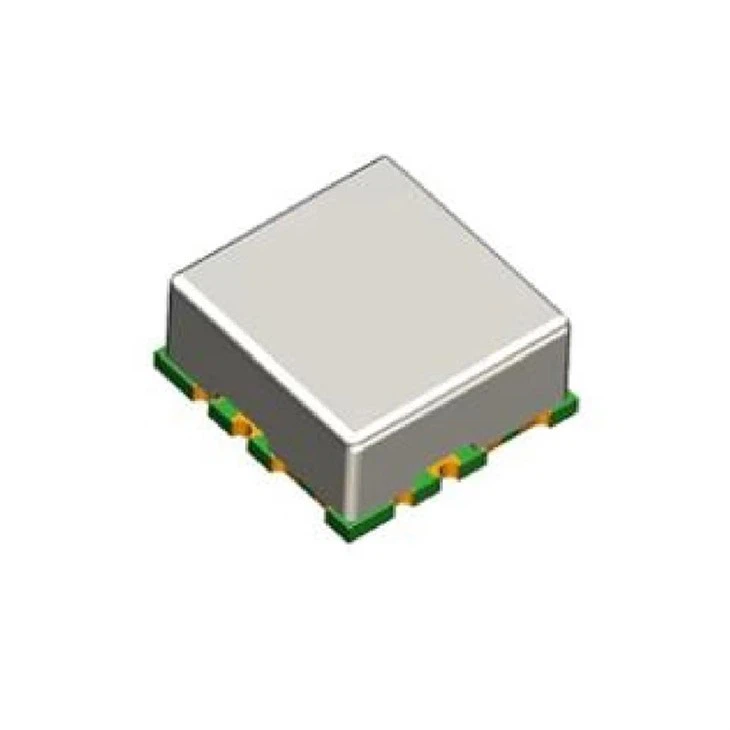

În sistemele de comunicații, oscilatoarele CMOS controlate de tensiune sunt o alegere. De exemplu, în transceiverele de radiofrecvență (RF), acestea sunt utilizate pentru sinteza frecvenței. Știi cum telefonul tău poate comuta între frecvențe diferite pentru a se conecta la rețele diferite? Ei bine, oscilatorii controlați de tensiune joacă un rol crucial în asta. Ele pot regla rapid frecvența în funcție de tensiunea de intrare, permițând o comunicare fără întreruperi. Ne puteți consultaOscilator VCO controlat de tensiune 12,7 X 12,7 X 3,2care este o opțiune excelentă pentru astfel de aplicații de comunicare. Oferă control stabil al frecvenței cu intrare de tensiune, asigurând performanță fiabilă în circuitele dumneavoastră RF.
Un alt domeniu în care oscilatoarele CMOS controlate de tensiune strălucesc este în buclele blocate în fază (PLL). PLL-urile sunt utilizate într-o gamă largă de electronice pentru a sincroniza faza și frecvența unui semnal. Oscilatorul controlat de tensiune este o componentă cheie a unui PLL. Prin ajustarea tensiunii, oscilatorul se poate bloca pe o frecvență de referință, ceea ce este foarte util pentru lucruri precum generarea de ceas în microprocesoare. Dacă lucrați la un proiect care necesită semnale precise de ceas, un oscilator CMOS controlat de tensiune ar putea fi cel mai bun pariu.
Acum, să vorbim despre oscilatoarele CMOS controlate de curent. Aceste oscilatoare funcționează puțin diferit. În loc să folosească tensiune pentru a controla frecvența, ei folosesc curent. Acest lucru poate oferi unele avantaje unice în anumite situații.
Unul dintre marile beneficii ale oscilatoarelor CMOS controlate de curent este liniaritatea lor. În multe cazuri, relația dintre curentul de intrare și frecvența de ieșire este mai liniară în comparație cu oscilatoarele controlate de tensiune. Această liniaritate poate fi cu adevărat importantă în aplicațiile în care aveți nevoie de un control precis al frecvenței pe o gamă largă. De exemplu, în unele echipamente de testare și măsurare, trebuie să fiți capabil să măsurați și să ajustați cu precizie frecvențele. Linearitatea unui oscilator controlat de curent facilitează atingerea acestui nivel de precizie.
Oscilatoarele CMOS controlate de curent tind, de asemenea, să aibă performanțe de zgomot mai bune în unele cazuri. Zgomotul dintr-un oscilator poate provoca interferențe și poate afecta performanța generală a circuitului dumneavoastră. Cu un oscilator controlat de curent, puteți obține adesea un semnal de ieșire mai curat, care este crucial în aplicațiile de înaltă performanță, cum ar fi sistemele radar. În radar, generarea precisă a frecvenței este esențială pentru detectarea țintelor și măsurarea distanțelor. Caracteristicile de zgomot redus ale oscilatoarelor controlate de curent le fac o alegere excelentă pentru astfel de aplicații solicitante.

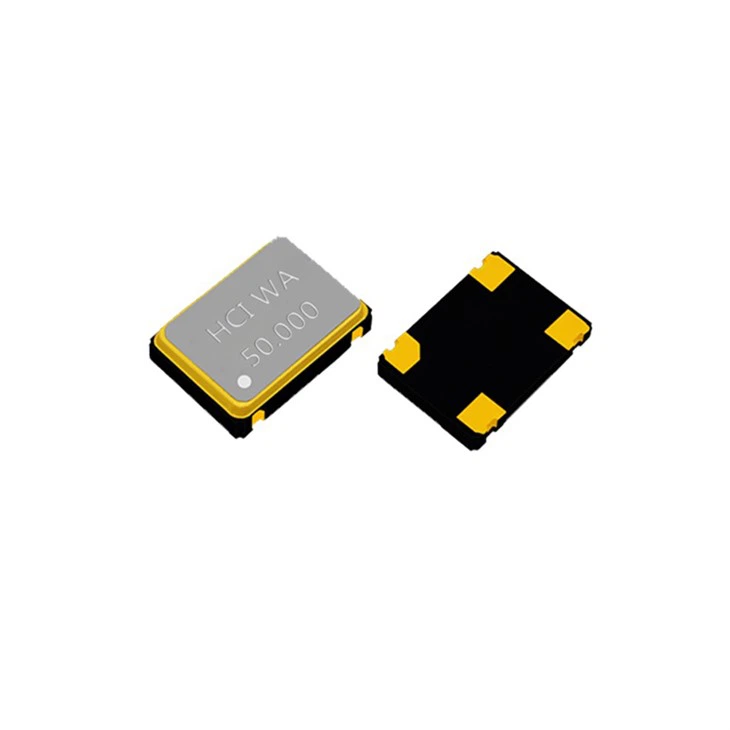

Dacă sunteți în căutarea unei opțiuni de încredere, sistemul nostru4 - P Active Oscilator 7050are unele caracteristici care îl fac potrivit pentru diverse aplicații controlate de curent. Oferă un control stabil al frecvenței cu intrare de curent și poate face față diferitelor condiții de funcționare.
Să cercetăm puțin mai adânc diferențele dintre cele două. Una dintre principalele diferențe este impedanța de intrare. Oscilatoarele controlate de tensiune au de obicei o impedanță mare de intrare. Aceasta înseamnă că consumă foarte puțin curent de la sursa de control. Este grozav pentru că nu pune prea multă sarcină sursa de tensiune care controlează oscilatorul. Pe de altă parte, oscilatoarele controlate de curent au o impedanță de intrare scăzută. Sunt proiectate să accepte o intrare de curent și vor atrage curentul necesar pentru a schimba frecvența.
Când vine vorba de consumul de energie, acesta poate varia în funcție de designul și aplicația specifică. În general, oscilatoarele controlate de tensiune ar putea fi puțin mai eficiente pentru aplicații de joasă frecvență. Acest lucru se datorează faptului că nu trebuie să conducă mult curent prin circuitul de control. Cu toate acestea, oscilatoarele controlate de curent pot fi mai eficiente la frecvențe înalte în unele cazuri. Cheia este să înțelegeți cerințele de putere ale aplicației dvs. și să alegeți în consecință tipul potrivit de oscilator.
Considerațiile practice joacă, de asemenea, un rol în alegerea dintre cele două. De exemplu, dacă lucrați la un circuit care are deja o sursă de tensiune disponibilă pentru control, un oscilator controlat de tensiune ar fi cea mai simplă opțiune. Puteți doar să conectați sursa de tensiune la intrarea de control a oscilatorului și sunteți gata. Pe de altă parte, dacă circuitul tău are un mecanism de control bazat pe curent, un oscilator controlat prin curent s-ar potrivi mult mai bine.
Să vorbim și despre cost. În unele cazuri, oscilatoarele CMOS controlate de tensiune pot fi mai rentabile. Ele sunt adesea mai ușor de fabricat și sunt disponibile pe scară largă. Acest lucru le face o alegere populară pentru aplicațiile în care costul este un factor major. Cu toate acestea, dacă aveți nevoie de caracteristicile unice precum liniaritatea și zgomotul redus pe care le oferă un oscilator controlat de curent, s-ar putea să trebuiască să plătiți puțin mai mult.
În rezumat, dacă lucrați la un sistem de comunicații, un oscilator CMOS controlat de tensiune este probabil o alegere bună. Simplitatea și ușurința sa de integrare îl fac ideal pentru majoritatea aplicațiilor RF și PLL. Ne puteți consultaOscilator HCMOS SMD de 25 MHzcare este o opțiune controlată de tensiune care oferă performanțe fiabile pentru multe astfel de aplicații.
Pe de altă parte, dacă aveți nevoie de un control precis al frecvenței, liniaritate și performanță cu zgomot redus, în special în aplicații de înaltă performanță, cum ar fi testarea și măsurarea sau radarul, merită luat în considerare un oscilator CMOS controlat de curent.
Dacă încă nu sunteți sigur ce tip de oscilator este potrivit pentru proiectul dvs. sau dacă doriți să aflați mai multe despre produsele noastre, nu ezitați să contactați. Suntem aici pentru a vă ajuta să luați cea mai bună decizie și să obțineți oscilatorul potrivit pentru nevoile dvs. Fie că este vorba de un mic proiect de hobby sau de o aplicație industrială la scară largă, avem expertiza și produsele pentru a vă sprijini.
Referințe
- Unele manuale despre proiectarea circuitelor CMOS ar putea avea informații detaliate despre oscilatorii controlați de tensiune și curent.
- Documentele albe din industrie despre aplicațiile oscilatoare pot oferi, de asemenea, informații valoroase.
