În domeniul componentelor electronice, oscilatoarele CMOS VCXO (Complementary Metal - Oxide - Semiconductor Voltage - Controlled Crystal Oscillator) joacă un rol crucial. În calitate de furnizor de oscilatoare CMOS VCXO, sunt adesea întrebat despre răspunsul tranzitoriu al acestor dispozitive. În acest blog, voi aprofunda care este răspunsul tranzitoriu al oscilatoarelor CMOS VCXO, semnificația acestuia și modul în care afectează diverse aplicații.
Înțelegerea elementelor de bază ale oscilatoarelor CMOS VCXO
Înainte de a trece la răspunsul tranzitoriu, să înțelegem pe scurt ce sunt oscilatorii CMOS VCXO. Un VCXO este un oscilator a cărui frecvență de ieșire poate fi ajustată prin aplicarea unei tensiuni de control. Tehnologia CMOS a acestor oscilatoare oferă mai multe avantaje, cum ar fi consumul redus de energie, imunitate ridicată la zgomot și compatibilitatea cu circuitele digitale.
Oscilatoarele CMOS VCXO sunt utilizate pe scară largă în sistemele de comunicații, inclusiv în rețelele wireless, comunicațiile prin satelit și telefoanele celulare. Ele sunt, de asemenea, utilizate în echipamentele de testare și măsurare, unde controlul precis al frecvenței este esențial.
Ce este răspunsul tranzitoriu?
Răspunsul tranzitoriu al unui oscilator CMOS VCXO se referă la comportamentul ieșirii oscilatorului atunci când există o schimbare bruscă a condițiilor de intrare, cum ar fi o schimbare în trepte a tensiunii de control. Când are loc o schimbare de pas, oscilatorul nu se stabilește imediat la noua frecvență de ieșire corespunzătoare noii tensiuni de control. În schimb, trece printr-o perioadă tranzitorie în care frecvența de ieșire fluctuează înainte de a ajunge la o stare stabilă.
Acest comportament tranzitoriu este caracterizat de mai mulți parametri. Unul dintre parametrii cheie este timpul de decontare. Timpul de stabilizare este timpul necesar pentru ca frecvența de ieșire să atingă și să rămână într-o bandă de toleranță specificată în jurul frecvenței finale în stare de echilibru după o schimbare treptată a tensiunii de control. Un timp de așezare mai scurt este în general de dorit, în special în aplicațiile în care sunt necesare schimbări rapide de frecvență.
Un alt parametru important este depășirea. Depășirea are loc atunci când frecvența de ieșire depășește frecvența finală în starea de echilibru în timpul perioadei tranzitorii. Depășirea ridicată poate duce la instabilitate și poate cauza probleme în sistemele care sunt sensibile la variațiile de frecvență.
Factori care afectează răspunsul tranzitoriu
Mai mulți factori pot influența răspunsul tranzitoriu al oscilatoarelor CMOS VCXO.
1. Proiectare circuit
Designul circuitului oscilator în sine joacă un rol semnificativ. Alegerea componentelor, cum ar fi rezonatorul cu cristal, condensatorii și inductorii, poate afecta comportamentul tranzitoriu. De exemplu, un rezonator cu cristal de înaltă calitate cu rezistență echivalentă în serie scăzută poate ajuta la reducerea timpului de așezare și a depășirii.
Rețeaua de feedback din circuitul oscilatorului influențează, de asemenea, răspunsul tranzitoriu. O rețea de feedback bine concepută poate oferi o stabilitate mai bună și timpi mai rapidi de așezare.
2. Gama de tensiune de control
Gama tensiunii de control aplicată la VCXO poate afecta răspunsul său tranzitoriu. O gamă mai mare a tensiunii de control poate duce la timpi de așezare mai lungi și depășiri mai mari. Acest lucru se datorează faptului că o modificare mai mare a tensiunii de control necesită oscilatorului să facă o ajustare mai semnificativă a frecvenței sale de ieșire.
3. Condiții de încărcare
Sarcina conectată la ieșirea oscilatorului CMOS VCXO poate influența, de asemenea, răspunsul tranzitoriu. O sarcină mare poate cauza întârzieri suplimentare în timpul de așezare și poate crește depășirea. Este important să vă asigurați că impedanța de sarcină este potrivită în mod corespunzător cu impedanța de ieșire a oscilatorului pentru a minimiza aceste efecte.
Semnificația răspunsului tranzitoriu în aplicații
Răspunsul tranzitoriu al oscilatoarelor CMOS VCXO este de mare importanță în diverse aplicații.
1. Sisteme de comunicații
În sistemele de comunicații, cum ar fi sistemele de frecvență - răspândire cu salt - spectru (FHSS), sunt necesare schimbări rapide de frecvență. Un oscilator CMOS VCXO cu un răspuns tranzitoriu rapid poate comuta rapid între diferite frecvențe, permițând o comunicare eficientă. În plus, depășirea redusă și timpii scurti de stabilire sunt esențiale pentru a se asigura că semnalele transmise se află în benzile de frecvență specificate, reducând interferența cu alte canale.
2. Echipamente de testare și măsurare
Echipamentele de testare și măsurare necesită adesea control precis al frecvenței și comutare rapidă a frecvenței. De exemplu, într-un analizor de spectru, un oscilator CMOS VCXO cu un răspuns bun la tranzitoriu se poate ajusta rapid la diferite frecvențe, permițând măsurarea precisă a spectrului de frecvență.
Ofertele noastre de produse
În calitate de furnizor de oscilatoare CMOS VCXO, oferim o gamă largă de produse cu caracteristici excelente de răspuns la tranzitoriu. NoastreOscilator VCXO de înaltă frecvență 5032este conceput pentru aplicații care necesită funcționare de înaltă frecvență. Are un timp scurt de așezare și depășire redusă, ceea ce îl face potrivit pentru sistemele de comunicații de mare viteză.
NoastreOscilator VCXO cu zgomot de fază joasă 7 X 5este un alt produs care oferă un răspuns tranzitoriu superior. Cu zgomotul său scăzut de fază și timpul rapid de stabilire, este ideal pentru aplicațiile în care este necesar un control al frecvenței de înaltă precizie, cum ar fi comunicațiile prin satelit.

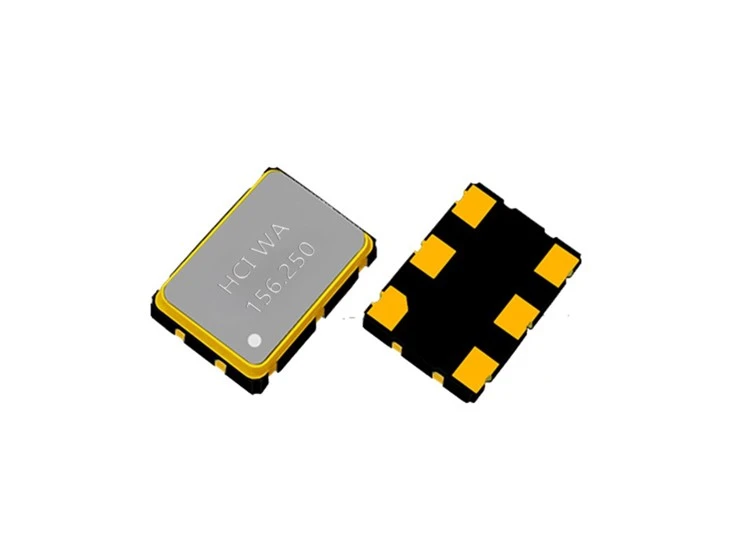

Avem șiIeșire HCMOS Oscilator VCXO 2520, care este conceput pentru aplicații compacte. În ciuda dimensiunilor sale mici, oferă performanțe excelente de răspuns tranzitoriu, ceea ce îl face o alegere populară pentru dispozitivele portabile.
