Hei acolo! În calitate de furnizor de oscilatoare LVPECL, sunt adesea întrebat despre diverse aspecte tehnice ale acestor dispozitive ingenioase. O întrebare care apare destul de mult este: „Care este marja de fază a unui oscilator LVPECL?” Să ne aruncăm direct în ea și să o descompunem într-un mod ușor de înțeles.
În primul rând, să vorbim despre ce este LVPECL. LVPECL înseamnă Low-Voltage Positive Emitter-Coupled Logic. Este un tip de familie logică care este cunoscută pentru performanța sa de mare viteză și consumul redus de energie. Oscilatoarele LVPECL sunt utilizate pe scară largă într-o varietate de aplicații, inclusiv telecomunicații, rețele și centre de date. Sunt excelente pentru a furniza semnale de ceas stabile și precise, care sunt esențiale pentru buna funcționare a acestor sisteme.
Acum, să trecem la marja de fază. În termeni simpli, marja de fază este o măsură a cât de stabil este un oscilator. Ne spune cât de multă schimbare de fază poate apărea în bucla de feedback a oscilatorului înainte ca acesta să devină instabil și să înceapă să oscileze necontrolat. O marjă de fază mai mare înseamnă că oscilatorul este mai stabil, în timp ce o marjă de fază mai mică indică faptul că oscilatorul este mai aproape de instabilitate.
Pentru a înțelege mai bine acest lucru, să aruncăm o privire la modul în care funcționează un oscilator. Un oscilator este practic un circuit care generează un semnal periodic, cum ar fi o undă sinusoidală sau o undă pătrată. Face acest lucru folosind o buclă de feedback, în care o parte a semnalului de ieșire este transmisă înapoi la intrarea circuitului. Acest feedback ajută la menținerea oscilației și la menținerea stabilă a semnalului.
Cu toate acestea, există o captură. Semnalul de feedback poate introduce o schimbare de fază, care este o întârziere între semnalele de intrare și de ieșire. Dacă această schimbare de fază este prea mare, poate face ca oscilatorul să devină instabil și să înceapă să oscileze la o frecvență diferită sau chiar să înceteze cu totul oscilarea. Aici intervine marja de fază.
Marja de fază este definită ca diferența dintre schimbarea de fază la frecvența la care câștigul buclei este egal cu 1 (cunoscut și sub denumirea de frecvență a câștigului unitar) și 180 de grade. Cu alte cuvinte, este cantitatea de schimbare de fază suplimentară care poate fi adăugată buclei de feedback înainte ca oscilatorul să devină instabil.
De exemplu, să presupunem că avem un oscilator cu o marjă de fază de 45 de grade. Aceasta înseamnă că schimbarea de fază la frecvența de amplificare unitară este de 135 de grade (180 - 45). Dacă ar fi să adăugăm încă 45 de grade de defazare buclei de feedback, defazatul total ar fi de 180 de grade, iar oscilatorul ar deveni instabil.
Deci, de ce este importantă marja de fază? Ei bine, un oscilator stabil este crucial pentru buna funcționare a oricărui sistem care se bazează pe el. În aplicații precum telecomunicațiile și rețelele, chiar și o cantitate mică de instabilitate a semnalului ceasului poate cauza erori în transmisia și recepția datelor. Acest lucru poate duce la oprirea apelurilor, viteze reduse de internet și alte probleme de performanță.
Pe de altă parte, o marjă mare de fază înseamnă că oscilatorul este mai tolerant la schimbările de temperatură, tensiune și alți factori de mediu. Acest lucru îl face mai fiabil și mai puțin probabil să experimenteze instabilitate în timp.
Acum, să vorbim despre cum este măsurată marja de fază. Există câteva metode diferite pentru măsurarea marjei de fază, dar una dintre cele mai comune este utilizarea unui analizor de rețea. Un analizor de rețea este un dispozitiv care poate măsura răspunsul în frecvență al unui circuit, inclusiv câștigul și schimbarea de fază.
Pentru a măsura marja de fază, trebuie mai întâi să găsim frecvența de câștig unitar a oscilatorului. Aceasta este frecvența la care câștigul buclei este egal cu 1. Putem face acest lucru prin măsurarea frecvenței semnalului de intrare și măsurarea semnalului de ieșire folosind analizorul de rețea. Odată ce am găsit frecvența unității de câștig, putem măsura schimbarea de fază la acea frecvență și putem calcula marja de fază.
O altă metodă pentru măsurarea marjei de fază este utilizarea unei tehnici din domeniul timpului, cum ar fi metoda răspunsului tranzitoriu. În această metodă, aplicăm o intrare în pas la oscilator și măsurăm timpul necesar pentru ca semnalul de ieșire să se stabilească la valoarea sa finală. Marja de fază poate fi apoi calculată pe baza formei răspunsului tranzitoriu.
Deci, acum că știm care este marja de fază și de ce este importantă, să vorbim despre modul în care se leagă de oscilatorii noștri LVPECL. La compania noastră, suntem foarte mândri de proiectarea și fabricarea oscilatoarelor LVPECL de înaltă calitate, cu caracteristici excelente ale marjei de fază.
NoastreOscilator de cristal LVPECL 3225este o alegere populară pentru multe aplicații. Oferă o gamă largă de frecvențe, zgomot de fază scăzut și o marjă mare de fază, ceea ce îl face ideal pentru utilizarea în sisteme de comunicații de mare viteză.
Dacă aveți nevoie de un oscilator mai mare, nostruOscilatoare de cristal LVPECL 7050este o opțiune grozavă. Oferă performanțe și stabilitate și mai mari, cu o marjă de fază care asigură o funcționare fiabilă în medii solicitante.

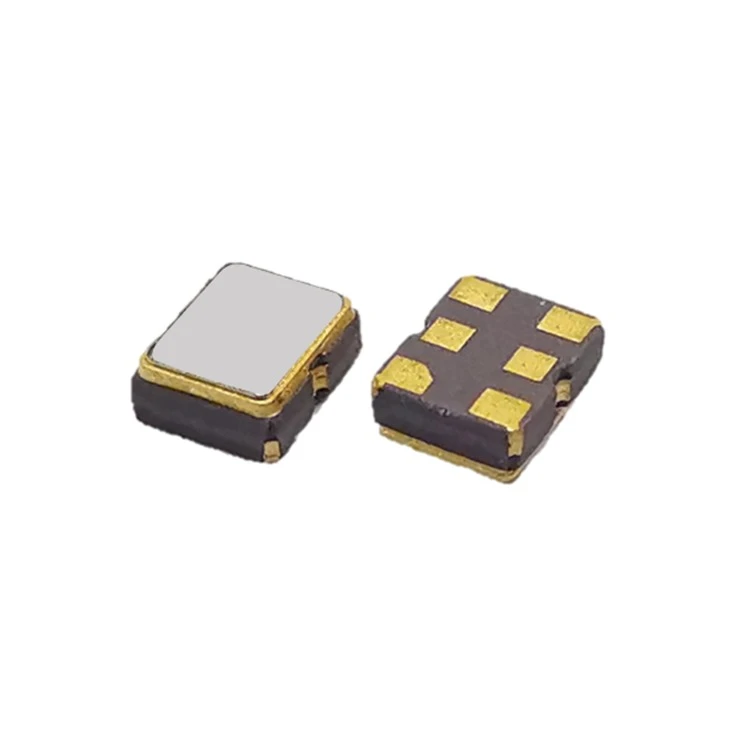

Pentru aplicațiile în care spațiul este limitat, sistemul nostruOscilatoare de cristal LVPECL 2520este o alegere compactă și eficientă. În ciuda dimensiunilor sale mici, oferă încă o marjă de fază excelentă și alte caracteristici de performanță.
În concluzie, marja de fază este un parametru important pentru oscilatoarele LVPECL. Ne spune cât de stabil este oscilatorul și cât de tolerant este la schimbările din mediu. Alegând un oscilator cu o marjă mare de fază, puteți asigura o funcționare fiabilă și stabilă a sistemului dumneavoastră.
Dacă sunteți în căutarea oscilatoarelor LVPECL, ne-ar plăcea să auzim de la dvs. Indiferent dacă aveți întrebări despre marja de fază sau orice alt aspect tehnic al produselor noastre, fie că sunteți gata să plasați o comandă, nu ezitați să ne contactați. Suntem aici pentru a vă ajuta să găsiți oscilatorul potrivit pentru aplicația dvs. și să vă oferim cel mai bun serviciu posibil.
Referinte:
- „Arta electronicii” de Paul Horowitz și Winfield Hill
- „Design circuit RF” de Chris Bowick
- „Proiectarea oscilatorului și simularea pe computer” de Vadim M. Makarov
