Hei acolo! În calitate de furnizor de filtre SAW, sunt adesea întrebat despre cifra de zgomot a filtrelor SAW. Așadar, m-am gândit să-mi iau un moment pentru a-l descompune și a explica ce este, de ce contează și cum afectează performanța acestor dispozitive mici.
Ce este exact cifra de zgomot?
Să începem cu elementele de bază. Cifra de zgomot (NF) a unui filtru SAW, sau a oricărei componente electronice, de altfel, este o măsură a cât de mult componenta adaugă zgomot unui semnal pe măsură ce trece. În termeni mai simpli, vă spune cât de „zgomotos” este filtrul. Zgomotul în acest context se referă la orice semnal electric nedorit care poate interfera cu semnalul real pe care încercați să îl procesați.
Din punct de vedere matematic, cifra de zgomot este definită ca raportul dintre raportul semnal-zgomot (SNR) la intrarea filtrului și SNR la ieșirea filtrului. Este de obicei exprimat în decibeli (dB). O cifră de zgomot mai mică înseamnă că filtrul adaugă mai puțin zgomot semnalului, ceea ce este în general un lucru bun.
De exemplu, dacă un filtru SAW are o cifră de zgomot de 3 dB, înseamnă că SNR la ieșire este jumătate față de ceea ce era la intrare. Deci, cu cât cifra de zgomot este mai mică, cu atât filtrul menține mai bine calitatea semnalului.
De ce contează figura zgomotului?
Cifra de zgomot este un parametru crucial în multe aplicații, în special în cele care necesită sensibilitate ridicată și zgomot redus. Iată câteva motive pentru care este atât de important:
Calitatea semnalului
În sistemele de comunicații, o cifră de zgomot scăzută este esențială pentru menținerea unui semnal de înaltă calitate. Când un semnal trece printr-un filtru SAW cu o cifră mare de zgomot, zgomotul adăugat poate distorsiona semnalul, îngreunând decodificarea și provocând erori în comunicare. Acest lucru poate duce la oprirea apelurilor, rate lente de transfer de date și performanță generală slabă.
Sensibilitate
La receptoare, cifra de zgomot afectează direct sensibilitatea sistemului. Un receptor cu un filtru SAW cu zgomot redus poate detecta semnale mai slabe, permițându-i să capteze semnale de la mai departe sau în medii mai dificile. Acest lucru este deosebit de important în aplicații precum comunicațiile fără fir, radarul și comunicațiile prin satelit.
Interval dinamic
Cifra de zgomot influențează și intervalul dinamic al unui sistem. Intervalul dinamic este raportul dintre nivelurile maxime și minime ale semnalului pe care un sistem le poate gestiona fără distorsiuni. Un filtru SAW cu o cifră scăzută de zgomot poate îmbunătăți intervalul dinamic prin reducerea nivelului de zgomot, permițând sistemului să gestioneze o gamă mai largă de puteri ale semnalului.
Cum se măsoară cifra de zgomot a filtrelor SAW?
Măsurarea cifrei de zgomot a unui filtru SAW este puțin mai complicată decât simpla conectare a unui metru. Există mai multe metode care pot fi utilizate, dar una dintre cele mai comune este metoda factorului Y. Iată o prezentare generală simplificată a modului în care funcționează:
- Configurați echipamentul de testare:Veți avea nevoie de o sursă de zgomot, un analizor de spectru și un contor de putere. Sursa de zgomot generează o cantitate cunoscută de zgomot, care este utilizată pentru a măsura cifra de zgomot a filtrului.
- Măsurați puterea de zgomot la intrare și la ieșire:Cu filtrul conectat la echipamentul de testare, măsurați puterea de zgomot la intrarea și la ieșirea filtrului folosind analizorul de spectru sau contorul de putere.
- Calculați factorul Y:Factorul Y este raportul dintre puterea de zgomot la ieșirea filtrului când sursa de zgomot este pornită și puterea de zgomot la ieșire când sursa de zgomot este oprită.
- Calculați cifra de zgomot:Folosind factorul Y și temperatura de zgomot cunoscută a sursei de zgomot, puteți calcula cifra de zgomot a filtrului folosind o formulă.
Este important de reținut că acuratețea măsurării depinde de calitatea echipamentului de testare și de calibrarea sursei de zgomot. Prin urmare, este întotdeauna o idee bună să utilizați echipamente de înaltă calitate și să urmați cu atenție instrucțiunile producătorului.
Factori care afectează cifra de zgomot a filtrelor SAW
Cifra de zgomot a unui filtru SAW poate fi afectată de mai mulți factori, printre care:
Material și Design
Alegerea materialului piezoelectric și designul filtrului SAW pot avea un impact semnificativ asupra cifrei de zgomot. Materialele diferite au proprietăți electrice diferite, care pot afecta generarea și propagarea zgomotului în filtru. În plus, aspectul și geometria filtrului pot influența și performanța zgomotului.
Frecvență și lățime de bandă
Frecvența de funcționare și lățimea de bandă a filtrului SAW pot afecta, de asemenea, cifra de zgomot. În general, cifra zgomotului tinde să crească odată cu creșterea frecvenței și a lățimii de bandă. Acest lucru se datorează faptului că frecvențele mai mari și lățimi de bandă mai largi pot introduce mai multe surse de zgomot și pot face mai dificilă controlul zgomotului.
Temperatură
Temperatura poate avea, de asemenea, un impact asupra cifrei de zgomot a unui filtru SAW. Pe măsură ce temperatura crește, proprietățile electrice ale materialului piezoelectric se pot modifica, ceea ce poate duce la o creștere a cifrei de zgomot. De aceea, este important să luați în considerare intervalul de temperatură de funcționare atunci când selectați un filtru SAW pentru o anumită aplicație.
Filtrele noastre SAW și figura de zgomot

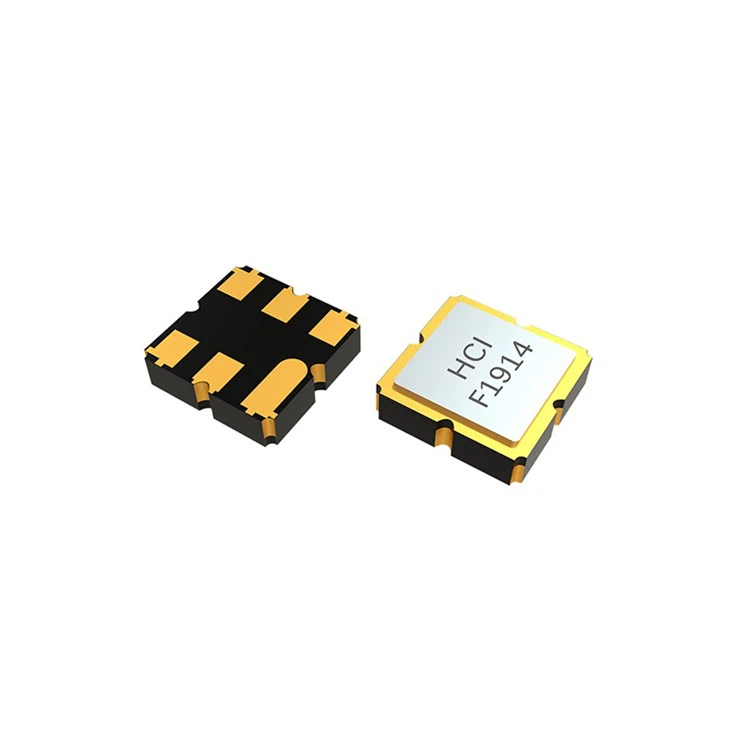

La compania noastră, înțelegem importanța unei cifre reduse de zgomot în filtrele SAW. De aceea, folosim materiale piezoelectrice de înaltă calitate și tehnici avansate de proiectare pentru a minimiza zgomotul filtrelor noastre. NoastreFiltru ferăstrău de înaltă frecvență 5050este conceput pentru a oferi performanțe excelente de zgomot în aplicații de înaltă frecvență, în timp ce nostruFiltru SAW de bandă largă 3,8x3,8mmoferă o cifră de zgomot redusă pe o lățime de bandă largă. Și dacă sunteți în căutarea unui filtru trece-jos, nostruFiltru SMD Low Pass SAW 1.1x0.9x0.5oferă o cifră redusă de zgomot și o selectivitate excelentă.
Concluzie
În concluzie, cifra de zgomot este un parametru critic în filtrele SAW care poate avea un impact semnificativ asupra performanței sistemelor electronice. Înțelegând care este cifra de zgomot, de ce este importantă și cum este afectată de diverși factori, puteți lua decizii mai informate atunci când selectați un filtru SAW pentru aplicația dvs.
Dacă sunteți interesat să aflați mai multe despre filtrele noastre SAW sau dacă aveți întrebări despre cifra de zgomot, nu ezitați să ne contactați. Am fi bucuroși să vă ajutăm să găsiți filtrul potrivit pentru nevoile dvs. și să discutăm orice cerințe specifice pe care le aveți. Haideți să lucrăm împreună pentru a ne asigura că sistemele dumneavoastră electronice funcționează cel mai bine!
