În calitate de furnizor principal de oscilatoare HCSL, am asistat direct la cererea în creștere pentru aceste dispozitive de înaltă performanță în diverse industrii. În acest blog, voi aprofunda conceptul de liniaritate a reglajului frecvenței în oscilatoarele HCSL, explorând semnificația acestuia, factorii de influență și modul în care influențează performanța generală a oscilatorului.
Înțelegerea oscilatorilor HCSL
Oscilatoarele HCSL (High - Speed Current - Steering Logic) sunt cunoscute pentru funcționarea lor de mare viteză și performanța excelentă a zgomotului de fază. Sunt utilizate pe scară largă în aplicații precum telecomunicații, centre de date și sisteme digitale de mare viteză. Aceste oscilatoare generează o frecvență de ieșire stabilă, care este crucială pentru buna funcționare a sistemelor în care sunt integrate.
Compania noastră oferă o gamă de oscilatoare HCSL, inclusivOscilator de cristal diferențial HCSL 5032,Oscilator diferenţial SMD HCSL 7050, șiOscilator de ieșire HCSL 2520. Fiecare dintre aceste produse este conceput pentru a satisface cerințe specifice, oferind clienților o varietate de opțiuni din care să aleagă.
Care este liniaritatea reglajului de frecvență?
Liniaritatea reglajului frecvenței se referă la relația dintre tensiunea de control (sau alți parametri de reglare) aplicați oscilatorului și modificarea rezultată a frecvenței de ieșire. Într-un scenariu ideal, modificarea frecvenței ar trebui să fie direct proporțională cu modificarea parametrului de control. Adică, dacă trasăm frecvența de ieșire în funcție de tensiunea de control, am obține o linie dreaptă.
Matematic, dacă (f) este frecvența de ieșire și (V_c) este tensiunea de control, relația liniară poate fi exprimată ca (f = f_0+ kV_c), unde (f_0) este frecvența inițială și (k) este sensibilitatea de reglare.
Semnificația liniarității în acordarea frecvenței
- Precizie în controlul frecvenței: Un grad ridicat de liniaritate permite un control mai precis al frecvenței. În aplicațiile în care este necesară reglarea precisă a frecvenței, cum ar fi sistemele de comunicații pentru selectarea canalului, o caracteristică de reglare liniară a frecvenței asigură că frecvența dorită poate fi setată cu o eroare minimă.
- Proiectare simplificată a sistemului: Reglarea liniară a frecvenței simplifică proiectarea circuitului de control. Inginerii pot folosi algoritmi simpli de control liniar pentru a ajusta frecvența, reducând complexitatea întregului sistem.
- Performanță previzibilă: Cu acordarea liniară a frecvenței, comportamentul oscilatorului este mai previzibil. Această predictibilitate este esențială pentru proiectanții de sisteme pentru a se asigura că oscilatorul va funcționa conform așteptărilor în diferite condiții de funcționare.
Factori care afectează liniaritatea reglajului frecvenței
- Componente neliniare: Prezența componentelor neliniare în circuitul oscilatorului, cum ar fi varactorii sau tranzistoarele, poate provoca abateri de la liniaritate. Varactoarele, care sunt utilizate în mod obișnuit pentru reglarea frecvenței, pot avea caracteristici neliniare de capacitate - tensiune, ceea ce duce la modificări de frecvență neliniare.
- Variații de temperatură: Temperatura poate avea un impact semnificativ asupra liniarității acordării frecvenței. Pe măsură ce temperatura se schimbă, proprietățile electrice ale componentelor din circuitul oscilatorului, cum ar fi capacitatea și rezistența, se pot modifica și ele. Aceste modificări pot introduce neliniarități în caracteristica frecvență - acord.
- Variații de alimentare: Fluctuațiile tensiunii de alimentare pot afecta performanța oscilatorului și liniaritatea de reglare a frecvenței acestuia. O sursă de alimentare stabilă este crucială pentru a menține relația liniară dintre tensiunea de control și frecvența de ieșire.
Măsurarea liniarității acordării frecvenței
Pentru a măsura liniaritatea reglajului frecvenței, folosim de obicei un contor de frecvență și o sursă de tensiune variabilă. Tensiunea de control este variată în pași mici, iar frecvențele de ieșire corespunzătoare sunt măsurate. Datele măsurate sunt apoi reprezentate grafic și abaterea de la o potrivire în linie dreaptă este calculată.
O metrică comună folosită pentru a cuantifica liniaritatea este neliniaritatea integrală (INL). INL este definită ca abaterea maximă a frecvenței măsurate de la relația liniară ideală pe întregul interval de acord. O valoare INL mai mică indică o liniaritate mai bună.
Îmbunătățirea liniarității acordării frecvenței
- Selectarea componentelor: Selectarea atentă a componentelor cu caracteristici liniare poate ajuta la îmbunătățirea liniarității acordării frecvenței. De exemplu, utilizarea varactorilor de înaltă calitate cu o capacitate mai liniară - curbele de tensiune pot reduce neliniaritățile.
- Compensarea temperaturii: Implementarea tehnicilor de compensare a temperaturii, cum ar fi utilizarea rezistențelor sensibile la temperatură sau a termistorilor, poate ajuta la minimizarea efectelor variațiilor de temperatură asupra liniarității frecvenței - reglaj.
- Reglementarea sursei de alimentare: Utilizarea unei surse de alimentare bine reglate poate reduce impactul variațiilor sursei de alimentare asupra performanței oscilatorului. Regulatoarele de tensiune pot fi utilizate pentru a asigura o tensiune de alimentare stabilă.
Impactul asupra performanței produsului
Linearitatea reglajului frecvenței afectează direct performanța oscilatoarelor noastre HCSL. În nostruOscilator de cristal diferențial HCSL 5032, de exemplu, un grad ridicat de liniaritate asigură un control precis al frecvenței, care este esențial pentru aplicațiile de transmisie de date de mare viteză.

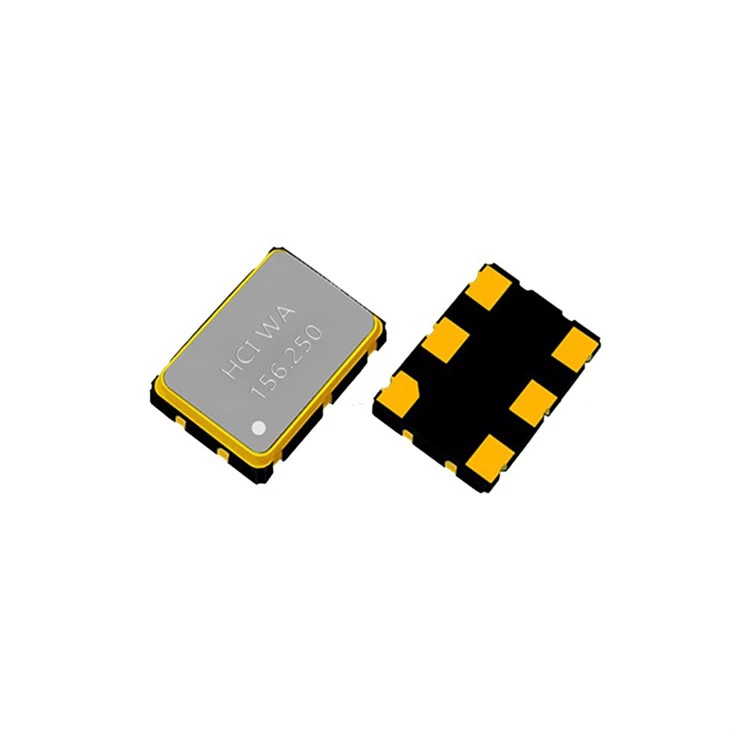

În mod similar, înOscilator diferenţial SMD HCSL 7050, liniaritatea bună a reglajului frecvenței permite o ajustare precisă a frecvenței, făcându-l potrivit pentru aplicațiile în care stabilitatea frecvenței este critică.
TheOscilator de ieșire HCSL 2520beneficiază de asemenea de reglarea liniară a frecvenței, oferind performanțe fiabile și previzibile în diverse sisteme digitale de mare viteză.
Concluzie
Linearitatea acordării frecvenței este un aspect crucial al oscilatoarelor HCSL. Afectează acuratețea, predictibilitatea și performanța generală a oscilatorului. În calitate de furnizor de oscilatoare HCSL, ne-am angajat să furnizăm produse cu liniaritate de reglare a frecvenței de înaltă calitate. Înțelegând factorii care afectează liniaritatea și implementând măsuri adecvate pentru a o îmbunătăți, ne putem asigura că clienții noștri primesc oscilatoare care îndeplinesc cerințele lor specifice.
Dacă sunteți interesat de produsele noastre de oscilator HCSL sau aveți întrebări cu privire la liniaritatea acordării frecvenței, vă rugăm să nu ezitați să ne contactați pentru achiziții și discuții suplimentare. Așteptăm cu nerăbdare să lucrăm cu dvs. pentru a vă satisface nevoile de oscilator.
Referințe
- Razavi, B. (2017). Proiectarea circuitelor integrate pentru comunicații optice. McGraw - Hill Education.
- Lee, TH (2004). Proiectarea circuitelor integrate de frecvență radio CMOS. Cambridge University Press.
- Vendelin, GD, Pavio, AM și Rohde, UL (1990). Proiectarea circuitelor cu microunde folosind tehnici liniare și neliniare. Wiley - Interștiință.
