Hei acolo! În calitate de furnizor de oscilatoare OCXO cu undă sinusoidală, am văzut direct cum aceste mici dispozitive se pot confrunta cu probleme serioase de căldură în medii cu temperaturi ridicate. În acest blog, voi împărtăși câteva măsuri de disipare a căldurii pentru oscilatoarele OCXO cu undă sinusoidală în condiții atât de grele.
În primul rând, să înțelegem de ce disiparea căldurii este o afacere atât de mare pentru oscilatoarele OCXO cu undă sinusoidală. OCXO înseamnă Oven - Controlled Crystal Oscillator. Aceste oscilatoare folosesc un cuptor pentru a menține cristalul la o temperatură constantă, ceea ce ajută la obținerea unei stabilități ridicate. Dar într-un mediu cu temperatură ridicată, căldura în exces poate afecta controlul intern al temperaturii cuptorului, ducând la instabilitate în frecvență și chiar la deteriorarea oscilatorului.
Una dintre cele mai elementare măsuri de disipare a căldurii este utilizarea radiatoarelor. Radiatoarele sunt dispozitive pasive de răcire care absorb și disipă căldura din oscilator. Acestea funcționează prin creșterea suprafeței prin care căldura poate fi transferată în aerul din jur. Pentru oscilatoarele noastre OCXO cu undă sinusoidală, putem atașa un radiator bine proiectat la carcasa oscilatorului. Radiatorul de căldură ar trebui să fie realizat dintr-un material cu conductivitate termică ridicată, cum ar fi aluminiul sau cuprul. Aluminiul este o alegere populară deoarece este ușor și relativ ieftin.

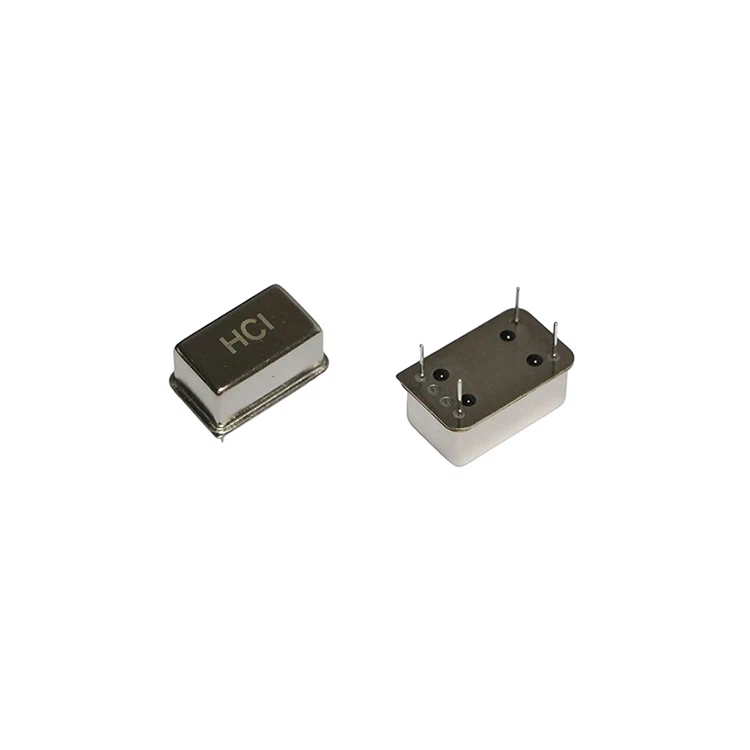

Atunci când alegem un radiator, trebuie să luăm în considerare dimensiunea și forma acestuia. Un radiator mai mare are în general o suprafață mai mare pentru transferul de căldură, dar ocupă și mai mult spațiu. Deci, trebuie să găsim un echilibru în funcție de spațiul disponibil în aplicație. De exemplu, dacă utilizați sistemul nostruOscilator cu undă sinusoidală disciplinat GPS 20 X 13într-un dispozitiv compact, veți avea nevoie de un radiator mai mic, dar eficient.
Un alt aspect important este montarea radiatorului. Ar trebui să fie atașat ferm de oscilator pentru a asigura un contact termic bun. Pasta termică poate fi folosită între oscilator și radiator pentru a umple orice goluri microscopice și pentru a îmbunătăți transferul de căldură. Această pastă are o conductivitate termică ridicată și ajută la reducerea rezistenței termice dintre cele două suprafețe.

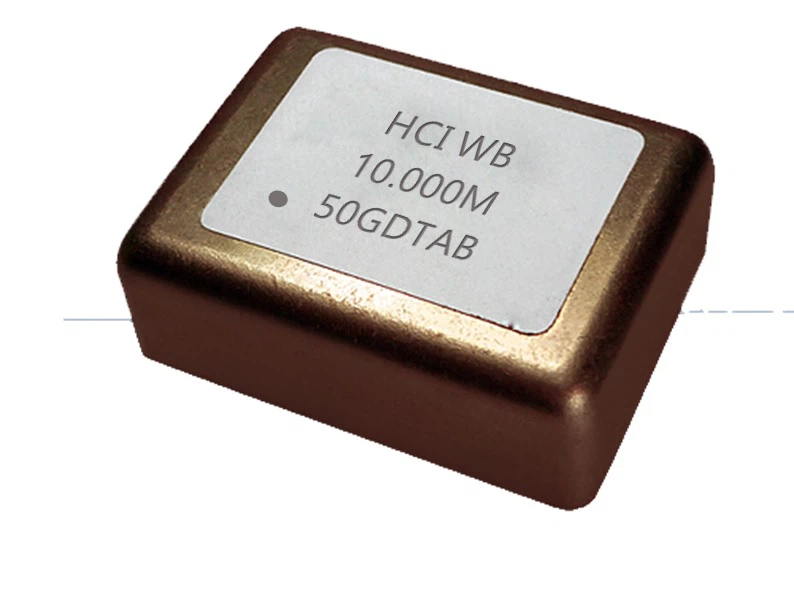

Pe lângă radiatoare, ventilatoarele pot fi folosite pentru răcirea forțată cu aer. Ventilatoarele suflă aer peste radiatorul, crescând rata transferului de căldură de la radiator la aerul din jur. Acest lucru este util în special în aplicații de mare putere sau când temperatura ambientală este extrem de ridicată. Pentru noiOscilator OCXO cu undă sinusoidală 36 X 27, care ar putea genera mai multă căldură datorită dimensiunii și cerințelor sale de putere, un ventilator poate fi un plus excelent pentru sistemul de răcire.
Atunci când alegem un ventilator, trebuie să luăm în considerare debitul de aer, nivelul de zgomot și consumul de energie. Un ventilator cu un debit mare de aer poate elimina căldura mai eficient, dar ar putea fi și mai zgomotos. Deci, în funcție de aplicație, ar putea fi nevoie să alegem un ventilator care să atingă echilibrul potrivit. De exemplu, într-un mediu de birou liniștit, un ventilator cu zgomot redus ar fi mai potrivit.
Răcirea cu lichid este o altă metodă avansată de disipare a căldurii. Aceasta implică circulația unui lichid de răcire, cum ar fi apa sau un lichid special de răcire, în jurul oscilatorului pentru a absorbi și a îndepărta căldura. Răcirea cu lichid este foarte eficientă deoarece lichidele au o capacitate termică mai mare decât aerul. Cu toate acestea, este și mai complex și mai costisitor de implementat. Este nevoie de o pompă, un radiator și un sistem de țevi pentru a circula lichidul de răcire.
Pentru noiOCXO cu undă sinusoidală cu temperatură extinsă 25 X 25, care sunt concepute pentru a funcționa în condiții de temperatură extremă, răcirea cu lichid ar putea fi o opțiune viabilă. Dar este important să vă asigurați că sistemul de răcire cu lichid este etanșat corespunzător pentru a preveni orice scurgere, care ar putea deteriora oscilatorul.
Managementul termic implică, de asemenea, proiectarea corectă a carcasei. Carcasa oscilatorului trebuie proiectată astfel încât să permită o bună circulație a aerului. Găurile de ventilație pot fi adăugate în carcasă pentru a lăsa aerul cald să iasă și aerul proaspăt să intre. Locația și dimensiunea acestor orificii de ventilație sunt cruciale. Acestea trebuie plasate în zone în care aerul cald se ridică în mod natural, iar dimensiunea lor trebuie să fie suficient de mare pentru a permite un flux suficient de aer, dar suficient de mică pentru a preveni pătrunderea prafului și a resturilor în carcasă.
Putem folosi și izolația termică în carcasă pentru a proteja oscilatorul de sursele externe de căldură. Materialele termoizolante, cum ar fi spuma sau fibra de sticlă, pot fi folosite pentru a căptuși interiorul carcasei. Acest lucru ajută la reducerea cantității de căldură care intră în incintă din mediul exterior.
Un alt factor de luat în considerare este plasarea oscilatorului în sistem. Ar trebui să fie plasat departe de alte componente care generează căldură, cum ar fi sursele de alimentare sau procesoarele. Acest lucru reduce cantitatea de căldură la care este expus oscilatorul din sursele din apropiere. Dacă este posibil, oscilatorul trebuie plasat într-o zonă cu flux bun de aer, cum ar fi lângă un ventilator sau un spațiu deschis.
Pe lângă aceste măsuri fizice de disipare a căldurii, putem optimiza și designul intern al oscilatorului pentru a reduce generarea de căldură. De exemplu, putem folosi componente de putere redusă în circuitul oscilator. Prin reducerea consumului de energie al oscilatorului, putem reduce și cantitatea de căldură pe care o generează.
De asemenea, putem implementa algoritmi inteligenți de control al temperaturii în oscilator. Acești algoritmi pot ajusta consumul de energie al oscilatorului în funcție de temperatura ambientală. De exemplu, dacă temperatura ambientală este foarte ridicată, algoritmul poate reduce puterea de ieșire a oscilatorului pentru a preveni supraîncălzirea.
Acum, dacă sunteți în căutarea unor oscilatoare OCXO cu undă sinusoidală de înaltă calitate și aveți nevoie de ajutor cu soluții de disipare a căldurii, suntem aici pentru a vă ajuta. Echipa noastră de experți poate lucra cu dumneavoastră pentru a înțelege cerințele dumneavoastră specifice și pentru a vă recomanda cele mai bune măsuri de disipare a căldurii pentru aplicația dumneavoastră. Indiferent dacă aveți nevoie de o soluție simplă de radiator sau de un sistem de răcire cu lichid mai complex, noi vă oferim acoperire.
Deci, nu ezitați să ne contactați pentru o consultație. Ne angajăm să vă oferim cele mai bune produse și soluții pentru a asigura funcționarea fiabilă a oscilatoarelor dumneavoastră sinusoidale OCXO în medii cu temperaturi ridicate.
Referințe
- „Managementul termic al sistemelor electronice” de către unii cunoscuți experți în inginerie termică.
- „Proiectarea și aplicațiile oscilatorului” care conține informații aprofundate despre oscilatorii OCXO și cerințele lor termice.
