Hei acolo! În calitate de furnizor de rezonatoare ceramice, am văzut partea mea echitabilă de probleme cu aceste dispozitive mici. Rezonatoarele ceramice sunt foarte utile într-o grămadă de aplicații electronice, dar uneori pot funcționa. În acest blog, vă voi prezenta cum să depanați un rezonator ceramic care funcționează defectuos.
Înțelegerea rezonatoarelor ceramice
În primul rând, să trecem rapid peste ce sunt rezonatoarele ceramice. Sunt componente electronice pasive care generează o anumită frecvență. Sunt folosite în lucruri precum microcontrolere, oscilatoare și alte circuite de sincronizare. Sunt populare pentru că sunt ieftine, mici și de încredere.

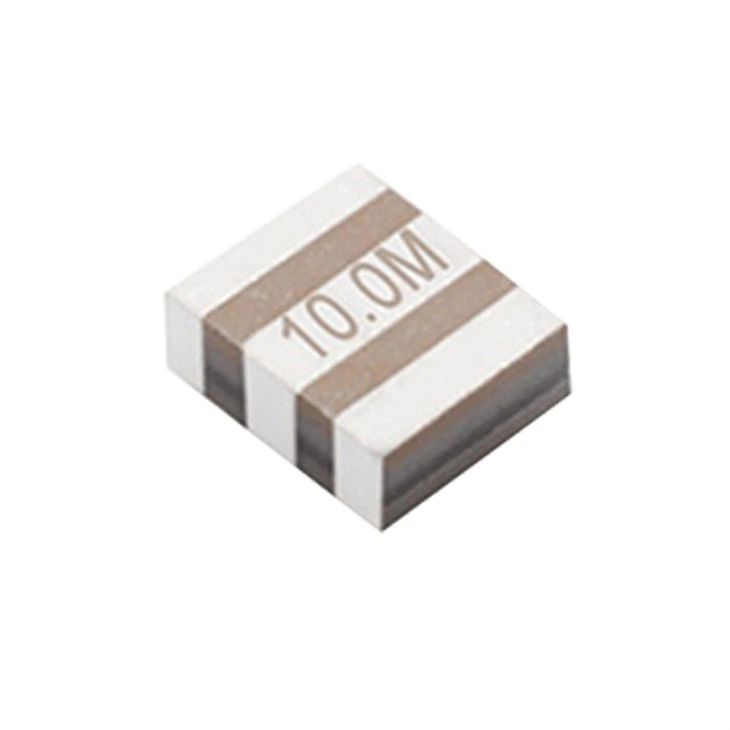

Oferim două tipuri grozave de rezonatoare ceramice. Unul esteRezonator ceramic SMD HCTA de dimensiuni mici. Este perfect pentru aplicații în care spațiul este redus. Celălalt esteRezonator ceramic cu stabilitate ridicată, care este ideal atunci când aveți nevoie de o ieșire de frecvență foarte stabilă.
Simptome comune ale unui rezonator ceramic defectuos
Înainte de a începe depanarea, să ne uităm la câteva semne comune că rezonatorul dvs. ceramic ar putea avea probleme:
- Fără semnal de ieșire: Dacă circuitul dvs. nu produce ieșirea așteptată, ar putea fi pentru că rezonatorul nu generează frecvența potrivită.
- Frecvență incorectă: Când măsurați frecvența semnalului de ieșire, aceasta este diferită de frecvența specificată a rezonatorului.
- Ieșire instabilă: Semnalul de ieșire fluctuează sau este zgomotos, ceea ce poate cauza probleme în circuitul dumneavoastră.
- Funcționare intermitentă: Rezonatorul funcționează uneori, dar nu și altele, ceea ce poate fi cu adevărat frustrant de diagnosticat.
Depanare pas cu pas
Acum, să intrăm în procesul real de depanare. O voi descompune în câțiva pași pe care îi puteți urma.
Pasul 1: Inspecție vizuală
Primul lucru pe care ar trebui să-l faceți este să vă uitați bine la rezonatorul ceramic. Verificați dacă există semne evidente de deteriorare, cum ar fi fisuri, așchii sau arsuri. Uneori, deteriorarea fizică poate cauza funcționarea defectuoasă a rezonatorului. Dacă observați vreo deteriorare, este posibil ca rezonatorul să fie înlocuit.
De asemenea, asigurați-vă că rezonatorul este lipit corespunzător pe placa de circuit. Îmbinările de lipire slăbite sau proaste pot cauza conexiuni intermitente, ceea ce poate duce la probleme. Folosiți o lupă dacă este necesar pentru a vedea mai bine îmbinările de lipit.
Pasul 2: Verificați designul circuitului
Apoi, revizuiți designul circuitului pentru a vă asigura că este compatibil cu rezonatorul ceramic. Verificați fișa tehnică a rezonatorului pentru a vedea condițiile de funcționare recomandate, cum ar fi tensiunea de alimentare, capacitatea de sarcină și domeniul de temperatură.
Dacă circuitul funcționează în afara acestor condiții recomandate, poate cauza funcționarea defectuoasă a rezonatorului. De exemplu, dacă tensiunea de alimentare este prea mare sau prea scăzută, aceasta poate afecta frecvența de ieșire a rezonatorului.
Pasul 3: Măsurați frecvența
Utilizați un contor de frecvență sau un osciloscop pentru a măsura frecvența semnalului de ieșire. Comparați frecvența măsurată cu frecvența specificată a rezonatorului. Dacă frecvența măsurată este semnificativ diferită de frecvența specificată, cu siguranță există o problemă.
Dacă frecvența este prea scăzută, ar putea fi din cauza unei capacități mari de sarcină sau a unei probleme cu rezonatorul în sine. Dacă frecvența este prea mare, s-ar putea datora unei capacități de sarcină scăzute sau a unui rezonator deteriorat.
Pasul 4: Verificați capacitatea de încărcare
Capacitatea de sarcină este un factor important în funcționarea unui rezonator ceramic. Afectează frecvența de ieșire a rezonatorului. Verificați capacitatea de sarcină din circuit și asigurați-vă că se potrivește cu valoarea recomandată din fișa de date.
Dacă capacitatea de sarcină este prea mare sau prea mică, rezonatorul poate funcționa la o frecvență incorectă. Puteți ajusta capacitatea de sarcină prin modificarea valorii condensatoarelor din circuit.
Pasul 5: Testați rezonatorul într-un circuit diferit
Dacă încă întâmpinați probleme la diagnosticarea problemei, încercați să testați rezonatorul ceramic într-un circuit diferit. Acest lucru vă poate ajuta să determinați dacă problema este cu rezonatorul sau circuitul original.
Dacă rezonatorul funcționează bine în noul circuit, atunci problema este probabil cu circuitul original. Dacă tot nu funcționează, atunci rezonatorul este probabil defect și trebuie înlocuit.
Pasul 6: Înlocuiți rezonatorul
Dacă toate celelalte nu reușesc, este timpul să înlocuiți rezonatorul ceramic. Asigurați-vă că alegeți un rezonator cu aceleași specificații ca și cel original. Puteți găsi o gamă largă de rezonatoare ceramice pe site-ul nostru, inclusivRezonator ceramic SMD HCTA de dimensiuni miciiar celRezonator ceramic cu stabilitate ridicată.
Sfaturi pentru prevenirea defecțiunilor rezonatorului ceramic
Iată câteva sfaturi pentru a ajuta la prevenirea defecțiunilor rezonatorului ceramic în viitor:
- Depozitarea corespunzătoare: Depozitați rezonatoarele ceramice într-un loc uscat și răcoros pentru a preveni deteriorarea din cauza umidității și a fluctuațiilor de temperatură.
- Manipulați cu grijă: Când manipulați rezonatoare ceramice, aveți grijă să nu le scăpați sau să nu le deteriorați. Sunt fragile și pot fi ușor deteriorate.
- Urmați fișa de date: Urmați întotdeauna condițiile de funcționare recomandate în fișa de date pentru a asigura funcționarea corectă a rezonatorului.
- Componente de calitate: Utilizați componente de înaltă calitate în designul circuitului dvs. pentru a reduce riscul de probleme.
Concluzie
Depanarea unui rezonator ceramic care funcționează defectuos poate fi o mică provocare, dar urmând acești pași, ar trebui să puteți identifica și remedia problema. Amintiți-vă, dacă încă aveți probleme, nu ezitați să ne contactați. Suntem aici pentru a vă ajuta să găsiți rezonatorul ceramic potrivit pentru aplicația dvs. și să vă oferim asistență dacă întâmpinați probleme.
Dacă sunteți interesat să achiziționați rezonatoare ceramice sau aveți întrebări despre produsele noastre, nu ezitați să ne contactați pentru o discuție de achiziție. Vom fi bucuroși să vă ajutăm în găsirea celei mai bune soluții pentru nevoile dumneavoastră.
