Hei acolo! În calitate de furnizor de filtre cu cristale, am văzut partea mea echitabilă de probleme când vine vorba de aceste dispozitive mici și ingenioase. Una dintre cele mai frecvente dureri de cap pentru utilizatori este diagnosticarea unui filtru de cristal defect. În acest blog, vă voi prezenta procesul pas cu pas, astfel încât să vă puteți da seama ce nu merge bine și să readuceți lucrurile pe drumul cel bun.
În primul rând, să vorbim despre ce este un filtru de cristal și de ce este atât de important. Un filtru de cristal este un tip de filtru electronic care utilizează proprietățile piezoelectrice ale unui cristal pentru a trece sau bloca selectiv anumite frecvențe. Aceste filtre sunt utilizate pe scară largă în sistemele de comunicații, cum ar fi radiourile și telefoanele mobile, pentru a îmbunătăți calitatea semnalului și a reduce interferența. Sunt cunoscuți pentru stabilitatea lor ridicată, pierderea redusă de inserție și selectivitatea excelentă a frecvenței, ceea ce le face o alegere populară pentru multe aplicații.
Acum, să intrăm în esențialul diagnosticării unui filtru de cristal eșuat. Primul lucru pe care trebuie să-l faceți este să adunați câteva informații de bază despre filtru și despre sistemul în care este instalat. Acestea includ specificațiile filtrului, cum ar fi frecvența centrală, lățimea de bandă și pierderea de inserție, precum și condițiile de funcționare ale sistemului, cum ar fi puterea de intrare, temperatura și umiditatea. Având aceste informații la îndemână, vă va ajuta să restrângeți posibilele cauze ale eșecului și să faceți un diagnostic mai precis.
Odată ce aveți informațiile necesare, următorul pas este să efectuați o inspecție vizuală a filtrului. Căutați orice semne evidente de deteriorare, cum ar fi fisuri, așchii sau arsuri pe cristal sau pe carcasa filtrului. Verificați conexiunile pentru a vă asigura că sunt sigure și fără coroziune. Dacă observați vreo deteriorare fizică, este posibil ca filtrul să fie defect și să fie nevoie să fie înlocuit.
Dacă filtrul arată bine din punct de vedere vizual, următorul pas este testarea performanței sale electrice. Puteți face acest lucru folosind un analizor de spectru sau un analizor de rețea. Aceste instrumente vă permit să măsurați răspunsul în frecvență al filtrului, pierderea de inserție și pierderea de retur, ceea ce vă poate oferi informații valoroase asupra performanței acestuia.
Pentru a testa filtrul folosind un analizor de spectru, va trebui să conectați analizorul la porturile de intrare și de ieșire ale filtrului. Setați analizorul la intervalul de frecvență corespunzător și treceți frecvența peste banda de trecere a filtrului. Căutați orice abateri de la specificațiile filtrului, cum ar fi o schimbare a frecvenței centrale, o modificare a lățimii de bandă sau o creștere a pierderii de inserție. Aceste abateri pot indica o problemă cu filtrul, cum ar fi un cristal deteriorat sau o conexiune slăbită.
Dacă utilizați un analizor de rețea, puteți măsura parametrii de împrăștiere ai filtrului, care includ S11 (pierdere de retur), S21 (pierdere de inserție), S12 (izolare) și S22 (pierdere de retur la ieșire). Acești parametri oferă o imagine mai detaliată a performanței filtrului și vă pot ajuta să identificați probleme specifice, cum ar fi nepotrivirile de impedanță sau reflexiile semnalului.
Pe lângă testarea performanței electrice a filtrului, ar trebui să verificați și condițiile de funcționare ale sistemului. Asigurați-vă că puterea de intrare este în intervalul specificat al filtrului și că temperatura și umiditatea sunt în limite acceptabile. Condițiile extreme de funcționare pot cauza funcționarea defectuoasă a filtrului sau defectarea prematură.
Dacă ați efectuat toate testele și încă nu vă puteți da seama ce este în neregulă cu filtrul, este posibil ca problema să nu fie legată de filtrul în sine, ci de sistemul în care este instalat. În acest caz, poate fi necesar să vă consultați cu un inginer sau un tehnician profesionist care are experiență în lucrul cu filtrele de cristal și sistemele de comunicații.
Acum, să vorbim despre câteva cauze comune ale defectării filtrului de cristal și despre cum să le prevenim. Una dintre cele mai frecvente cauze ale defectării filtrului este supraîncălzirea. Cristalele sunt sensibile la schimbările de temperatură, iar căldura excesivă le poate face să-și piardă proprietățile piezoelectrice sau chiar să crape. Pentru a preveni supraîncălzirea, asigurați-vă că filtrul este instalat într-o zonă bine ventilată și că sistemul are o răcire adecvată.
O altă cauză comună a defectării filtrului este stresul mecanic. Cristalele sunt casante și se pot crăpa sau rupe cu ușurință dacă sunt supuse la vibrații sau la șocuri excesive. Pentru a preveni stresul mecanic, asigurați-vă că filtrul este instalat în siguranță și că sistemul este proiectat pentru a minimiza vibrațiile și șocurile.
Suprasolicitarea electrică este, de asemenea, o cauză comună a defectării filtrului. Puterea de intrare sau tensiunea excesivă poate deteriora cristalul sau componentele filtrului, ducând la o pierdere a performanței sau o defecțiune completă. Pentru a preveni suprasolicitarea electrică, asigurați-vă că puterea și tensiunea de intrare sunt în intervalul specificat al filtrului și că sistemul este protejat de dispozitive de protecție și siguranțe adecvate.
În cele din urmă, factorii de mediu precum umiditatea și praful pot afecta, de asemenea, performanța unui filtru cu cristal. Umiditatea poate provoca coroziune și scurtcircuite, în timp ce praful se poate acumula pe cristal și poate reduce performanța acestuia. Pentru a preveni deteriorarea mediului, asigurați-vă că filtrul este instalat într-un mediu curat și uscat și că sistemul este protejat de carcase și filtre adecvate.
În concluzie, diagnosticarea unui filtru de cristal eșuat poate fi o sarcină dificilă, dar urmând pașii descriși în acest blog, vă puteți crește șansele de a face un diagnostic precis și de a găsi o soluție. Nu uitați să adunați toate informațiile necesare, să efectuați o inspecție vizuală, să testați performanța electrică a filtrului și să verificați condițiile de funcționare ale sistemului. Dacă încă întâmpinați probleme, nu ezitați să consultați un profesionist.

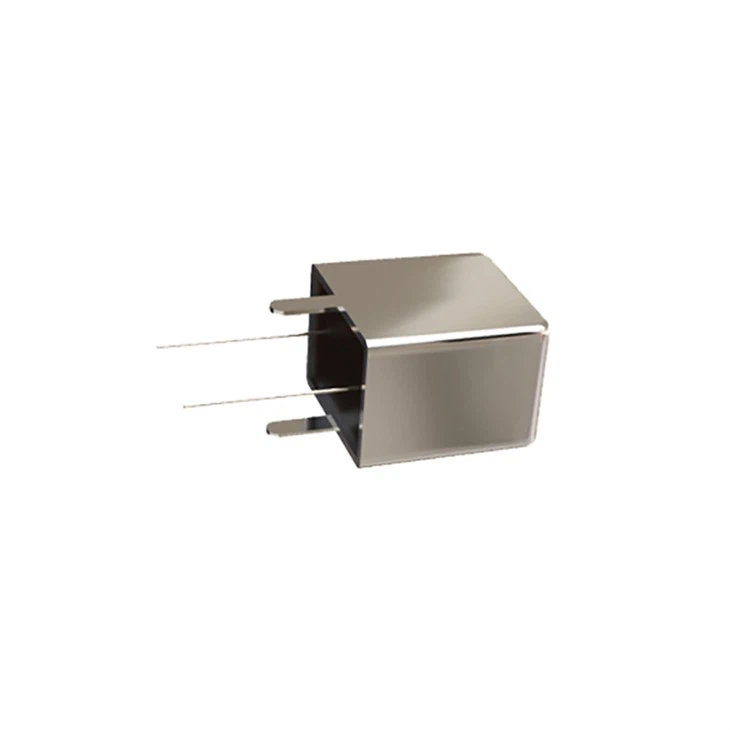

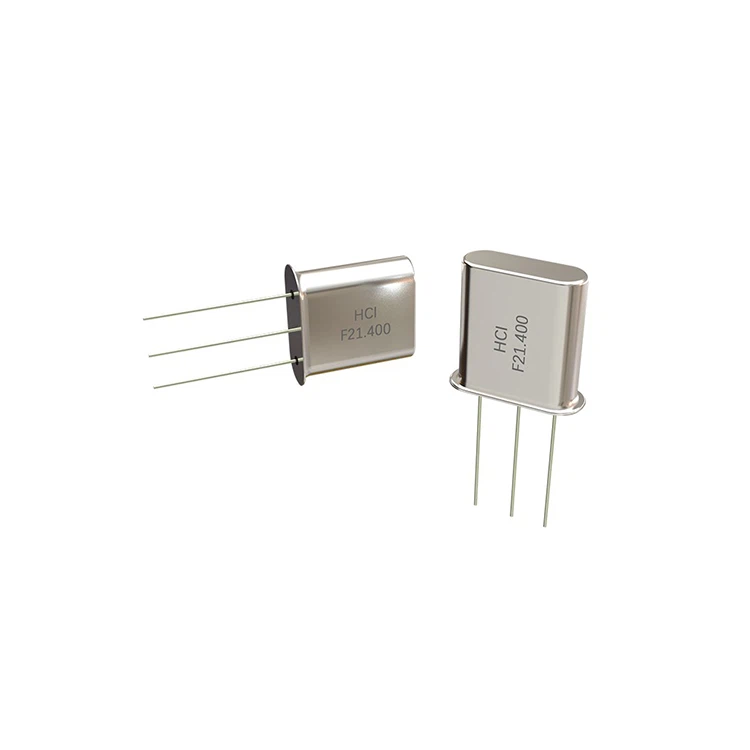

La compania noastră, oferim o gamă largă de filtre cu cristale de înaltă calitate, inclusivFiltru de cristal 5G Bandpass 11 X 4.7, celFiltru de cristal de înaltă frecvență UM-1, șiFiltru cristalin CFMH4 cu pierderi reduse de inserție. Dacă sunteți în căutarea unui nou filtru de cristal sau aveți nevoie de ajutor cu o problemă legată de filtru, vă rugăm să nu ezitați să ne contactați. Am fi bucuroși să vă ajutăm cu nevoile dvs. de achiziții și să vă oferim sprijinul și expertiza de care aveți nevoie pentru a asigura succesul proiectului dumneavoastră.
Referințe
- „Crystal Filters: Design, Fabrication, and Applications” de John M. Delaney
- „Filtre RF și microunde pentru comunicații fără fir” de Matthaei, Young și Jones
